Rigidité, universalité, rapidité et précision d’exécution sont les caractéristiques marquantes de la VG400 LINEAR.

Grâce à son bâti granit, ses règles de mesures, ses moteurs linéaires

La position verticale d’usinage apporte à l’opérateur de l’ergonomie et un véritable confort d’utilisation et assure une précision d’usinage parfaite.

Véritable atout : La position verticale est reconnue dans le milieu de l’affûtage et la production d’outils comme la meilleure solution pour l’écoulement du liquide d’arrosage et combattre la gravité, gage de précision.

Logiciels
badge travail vertical
Travail vertical
badge 5 axes
5 axes
badge linear
Moteur Linéaire

Caractéristiques techniques

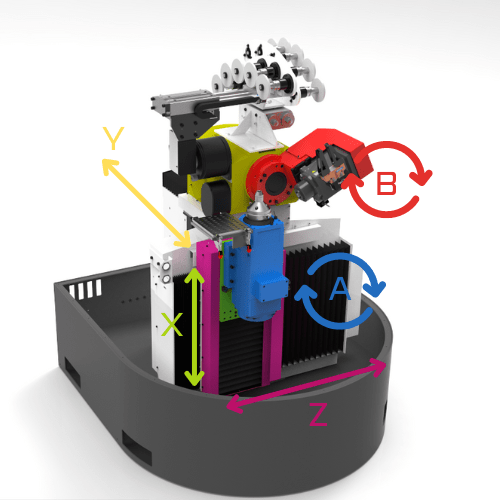

axes VG400

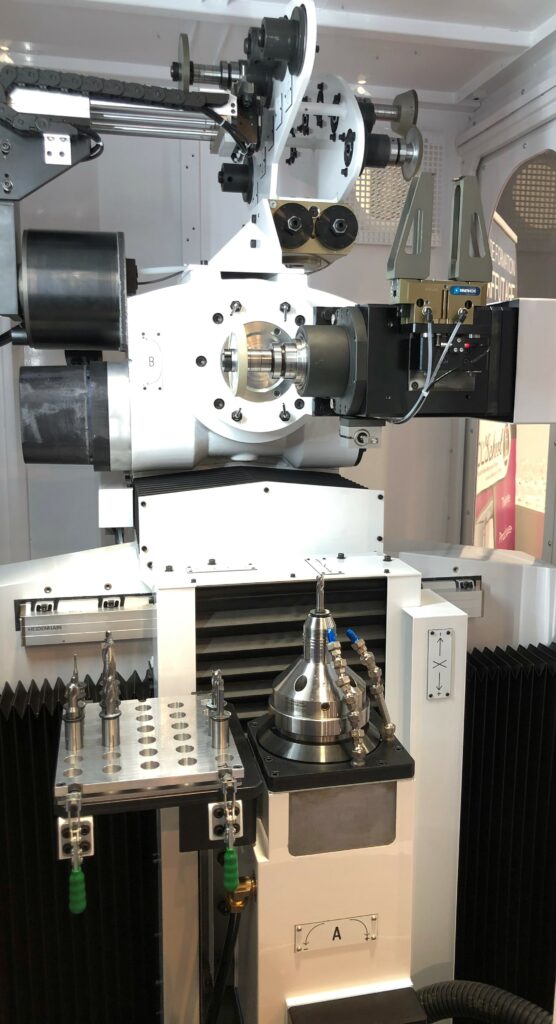

interrieur VG400

Dimensions de la machine

Taille (L x l X h)= 2500 mm x 1600 mm x 2400 mm

Poids total = 5 000 kg

Capacités Outils

Longueur maximale de l’outil (en fabrication) = 300 mm

Longueur maximale de l’outil (en affutage) = 900 mm

Diamètre maximal de l’outil = 250 mm

Poids maximal de l’outil = 50 kg

Courses des axes

Course axe X (vertical) = 370 mm

Course axe Y (perpendiculaire) = 250 mm

Course axe Z (horizontal) = 480 mm

Course axe A (porte outil) = illimitée

Course axe B (porte électrobroche) = -30 / +180 deg

Vitesses des axes

Vitesse axe X (vertical) = 16 m/min

Vitesse axe Y (perpendiculaire) = 30 m/min

Vitesse axe Z (horizontal) = 30 m/min

Vitesse axe A (porte outil) = 720 t/min

Vitesse axe B (porte electrobroche) = 10 t/min

Résolution

Axe X, Y et Z = 0.0001 mm

Axe A et B = 0.0001 deg

Meules

Diamètre maximal de la meule = 200 mm

Fixation des meules = HSK50

Capacité changeur automatique = 6 ou 10

Electrobroche

Puissance électrobroche = 22.5 KW (S1)

Vitesse max electrobroche = 24000 t/min

Changeur d’outil

Capacité = 48 outils

Diamètre = 20 mm

Longueur max. = 150 mm

Options

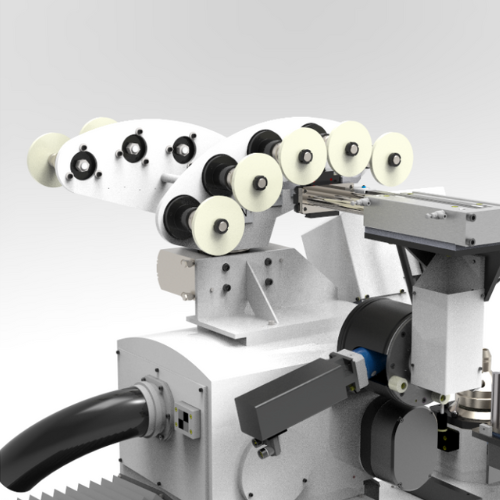

changeur de meule 10 postes
changeur de meule 10 postes

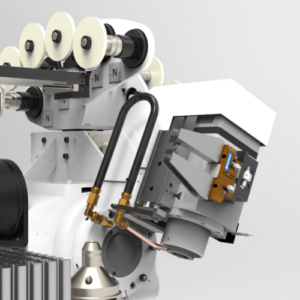

arrosage escamotable
Arrosage escamotable

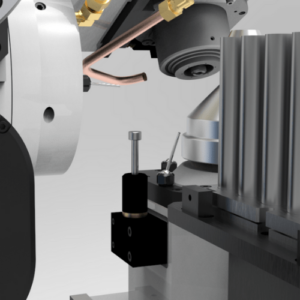

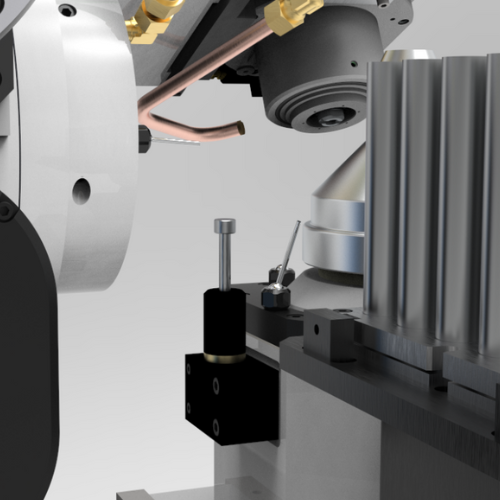

palpeur de meule
Palpeur de meule

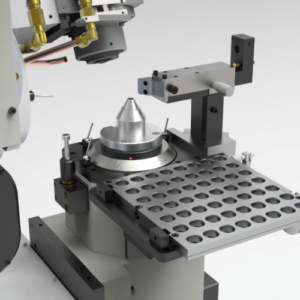

appuis d'outils
Appui d’outil

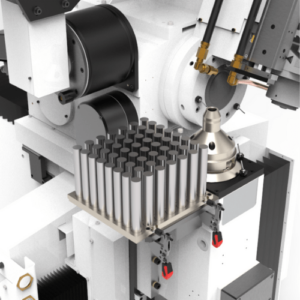

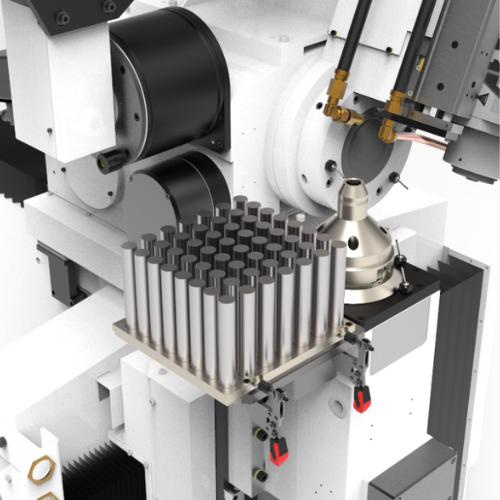

changeur d'outil
Changeur d’outil

Photos d’outils exemples

Présentation sur notre chaîne Youtube

Documents VG400 LINEAR à télécharger
