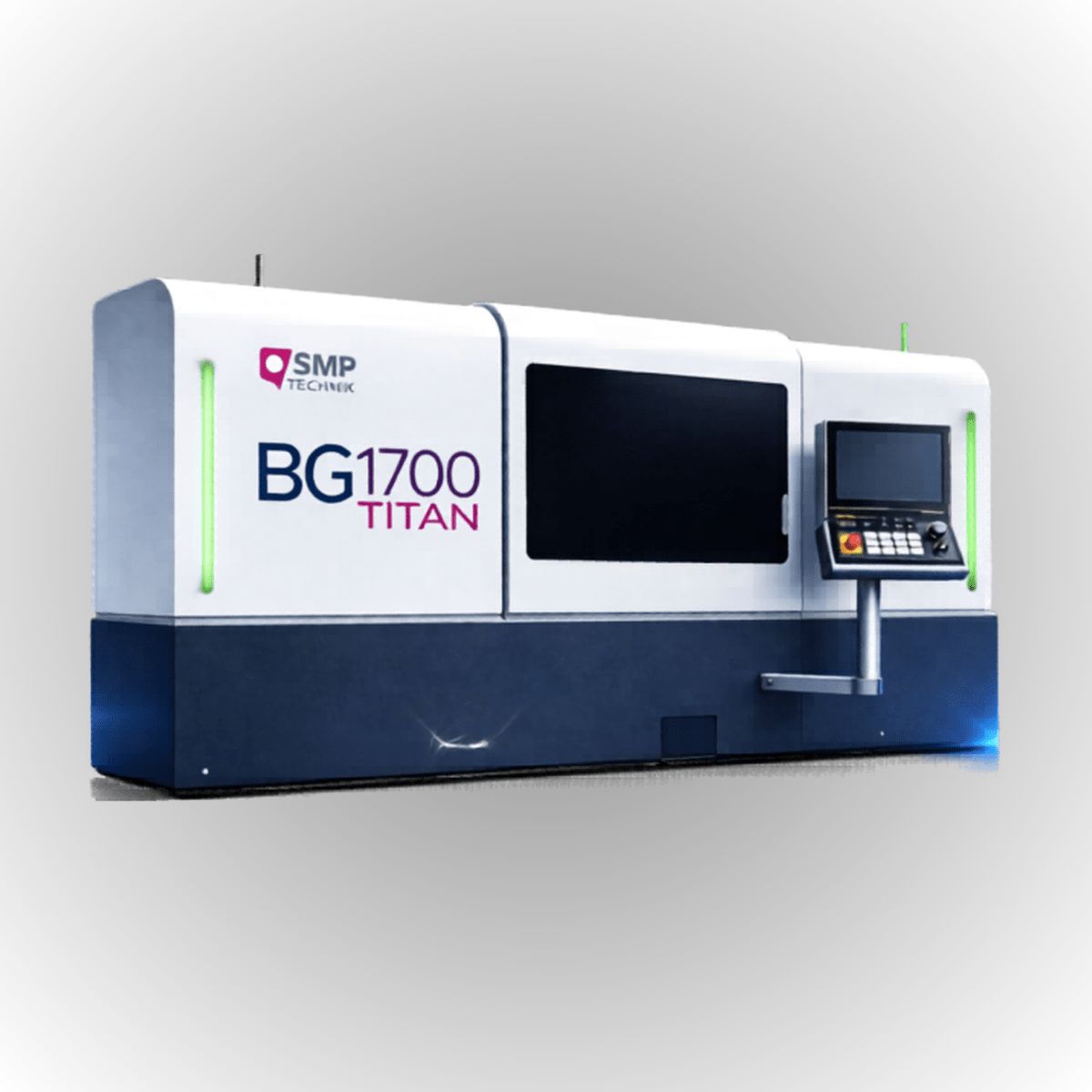

La BG1700 TITAN est la rectifieuse de pales SMP Technik dédiée à l’aéronautique. Conçue pour l’usinage des matières les plus exigeantes — Inconel 718, titane et superalliages — elle garantit une finition de surface de qualité aérospatiale sur des pales pouvant atteindre 1700 mm entre pointes. Sa broche de 50 kW et sa résolution de 0.0001 mm sur tous les axes assurent une précision constante, même sur les géométries de pales les plus complexes. Son changeur de meules 4 ou 6 postes et sa molette à diamanter intégrée permettent la réalisation complète des outils sans arrêt machine. Une version BG1700 XL, avec une table portant à 2000 mm, est également disponible pour les pales les plus longues.
Caractéristiques techniques
Dimensions de la machine
Taille (L x l x h)= 4334 mm x 2205 mm x 2360 mm
Poids total = 8000 kg
Capacités Outils
Longueur maximale de l’outil (en fabrication) = 1700 mm
Dimensions maximales de l’outil = 300 x 300 mm
Courses des axes
Course axe X (horizontal) = 1500 mm
Course axe Y (vertical) = 350 mm
Course axe Z (perpendiculaire) = 400 mm
Course axe A (porte outil) = illimitée
Course axe B (porte électrobroche) = -45 / +180 deg
Vitesses des axes
Vitesse axe X (horizontal) = 50 m/min
Vitesse axe Y (vertical) = 30 m/min
Vitesse axe Z (perpendiculaire) = 50 m/min
Vitesse axe A (porte outil) = 500 t/min
Vitesse axe B (porte electrobroche) = 50 t/min
Résolution
Axe X, Y et Z = 0.0001 mm
Axe A et B = 0.0001 deg
Meules
Diamètre maximal de la meule = 400 mm
Fixation des meules = HSK80 / HSK100
Stations de meules = 4 ou 6
Electrobroche
Puissance électrobroche = 50 KW
Vitesse max electrobroche = 12000 t/min
Lubrification = 500 l/min
Options

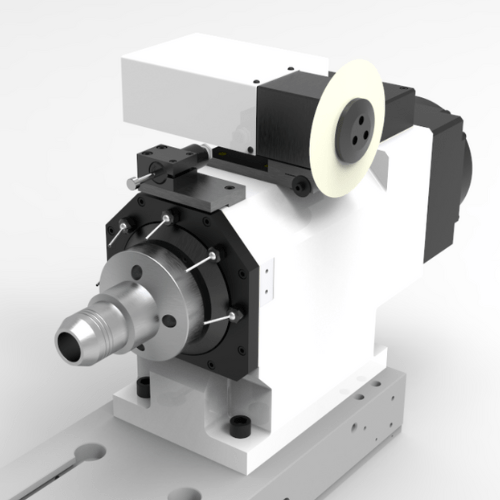

Molette à diamanter

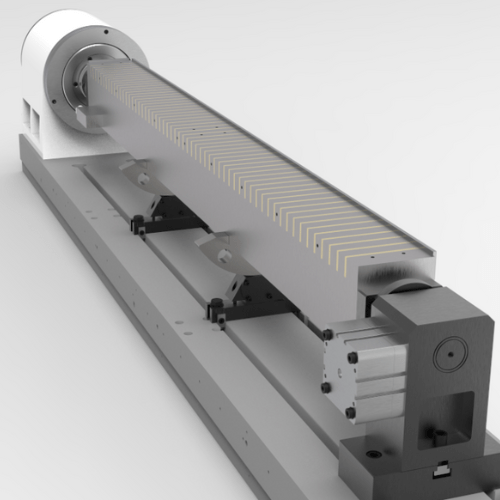

Plateau magnétique
