CA7 XL est la toute nouvelle machine “Broach Expert” fabriquée par SMP TECHNIK. Equipée d’une longue table de 2000 mm, d’une large gamme d’accessoires, d’une électrobroche puissante et d’un logiciel «Full Option», elle est parfaite pour la réalisation de tous vos outils quelle que soit leur taille. De plus, ses dimensions compactes en font l’outil parfait dans les ateliers ou le moindre centimètre compte.


Descriptions des caractéristiques
Dimensions de la machine
Taille (L x l x h)= 5096 mm x 2205 mm x 2360 mm
Poids total = 8200 kg
Capacités Outils
Longueur maximale de l’outil (en fabrication) = 2000 mm
Diamètre maximal de l’outil = 350 mm
Poids maximal de l’outil = 200 kg

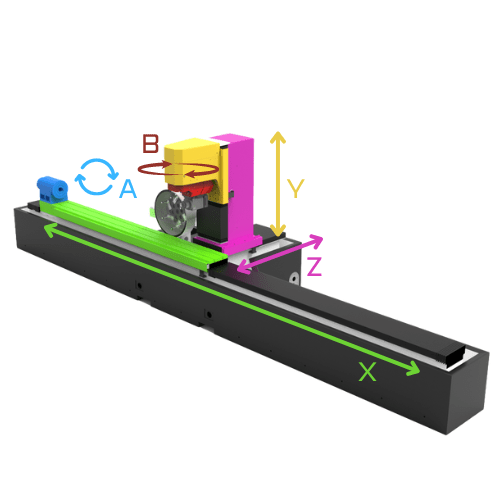

Courses des axes
Course axe X (horizontal) = 2000 mm
Course axe Y (vertical) = 350 mm
Course axe Z (perpendiculaire) = 500 mm
Course axe A (porte outil) = illimitée
Course axe B (porte électrobroche) = -45 / +180 deg
Vitesses des axes
Vitesse axe X (vertical) = 50 m/min
Vitesse axe Y (perpendiculaire) = 30 m/min
Vitesse axe Z (perpendiculaire) = 50 m/min
Vitesse axe A (porte outil) = 500 t/min
Vitesse axe B (porte electrobroche) = 30 t/min
Résolution
Axe X, Y et Z = 0.0001 mm
Axe A et B = 0.0001 deg
Meules
Diamètre maximal de la meule = 300 mm
Diamètre maximal de la meule pour le changeur = 200 mm
Fixation des meules = HSK50 / HSK63
Stations de meules = 4 ou 6
Electrobroche
Puissance électrobroche = 22.5 KW
Vitesse max electrobroche = 24000 t/min
