La HG600 vous accompagnera dans l’affutage de vos outils les plus précis. Mais pas seulement ! Cette machine se montre polyvalente en fabriquant également des fraises mères et des couteaux fellow des plus complexes.

Travail Horizontal

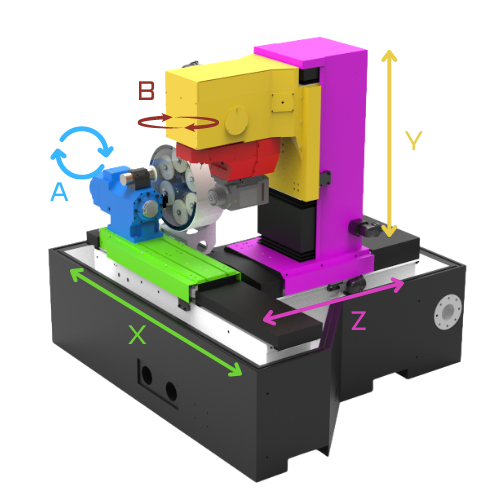

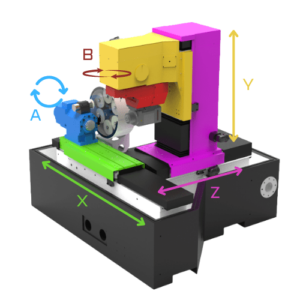

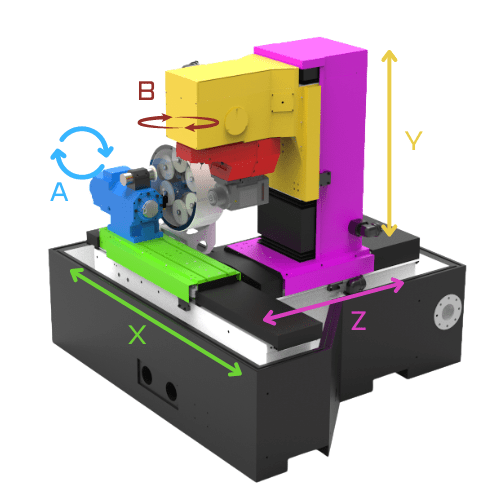

5 axes
Moteur Linéaire

Caractéristiques techniques

Dimensions de la machine

Taille (L x l x h) = 2900 mm x 2150 mm x 2200 mm

Taille avec robot (L x l x h) = 2900 mm x 3150 mm x 2200 mm

Poids total = 6500 kg

Capacités Outils

Longueur maximale de l’outil (en fabrication) = 550 mm

Longueur maximale de l’outil (en affutage) = + 550 mm

Diamètre maximal de l’outil = 250 à 300 mm

Poids maximal de l’outil = 300 kg

Courses des axes

Course axe X (horizontal) =650 mm

Course axe Y (vertical) = 290 mm

Course axe Z (perpendiculaire) = 300 mm

Course axe A (porte outil) = illimité

Course axe B (porte électrobroche) = – 25 / + 180 deg

Vitesses des axes

Vitesse axe X (horizontal) = 50 m/min

Vitesse axe Y (vertical) = 15 m/min

Vitesse axe Z (perpendiculaire) = 50 m/min

Vitesse axe A (porte outil) = 720 t/min

Vitesse axe B (porte electrobroche) = 15 t/min

Résolution

Axe X, Y et Z = 0.0001 mm

Axe A et B = 0.0001 deg

Meules

Diamètre maximal de la meule = 300 mm

Diamètre maximal de la meule pour le changeur = 150 mm

Fixation des meules = 24000 t/min

Stations de meules = 6 (14 avec robot)

Electrobroche

Puissance électrobroche = 22.5 KW

Vitesse max electrobroche = 24000 t/min

Changeur d’outil (avec robot)

Capacité maximum = 1300 outils

Diamètre = 32 mm

Longueur max. = ? mm

Photos d’outils exemples

Options

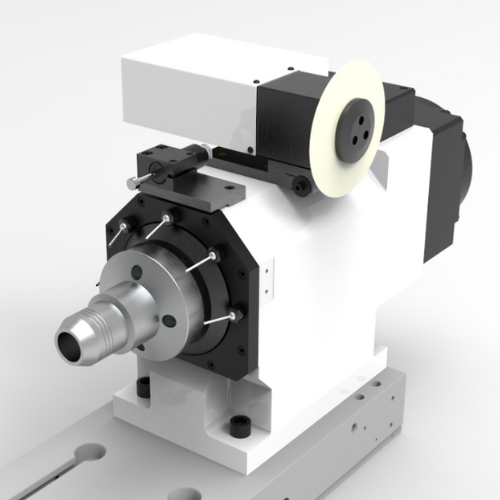

Profilage de meule par molette à diamanter
Profilage de meule par molette à diamanter

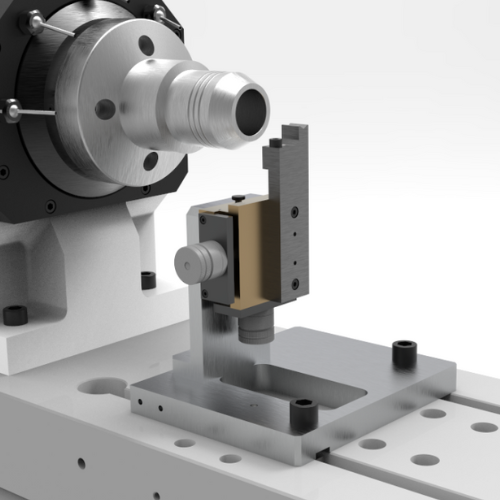

Appui d'outil escamotable
Appui d’outil escamotable

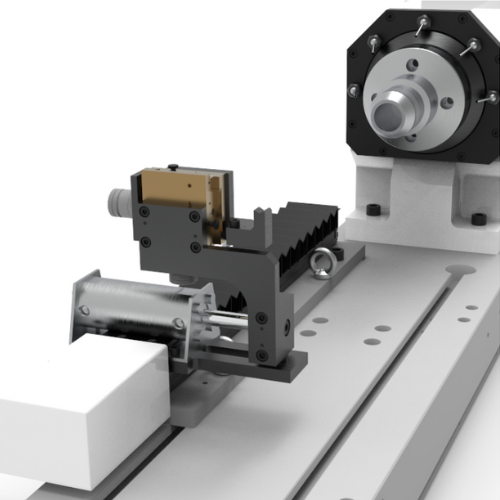

Lunette à suivre
Lunette à suivre

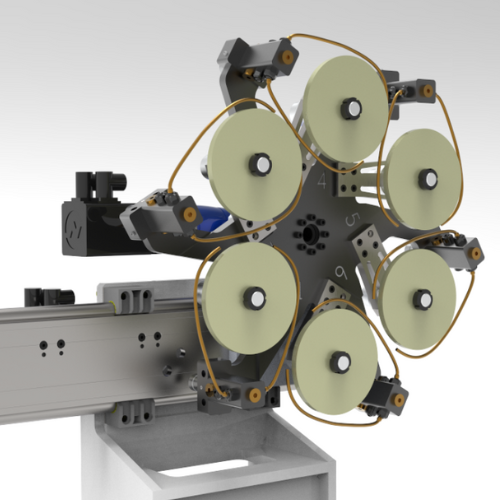

Changeur de meule avec arrosage intégré
Changeur de meule avec arrosage intégré

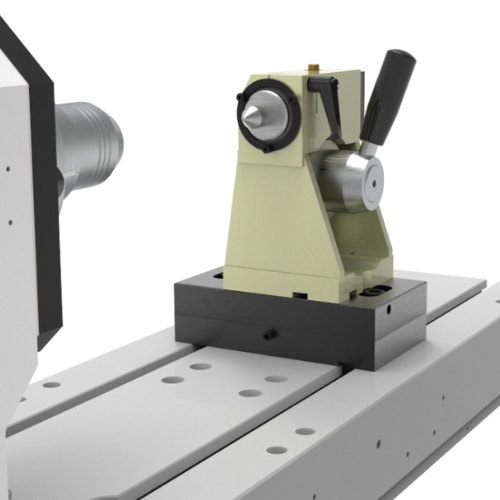

Contre pointe
Contre pointe

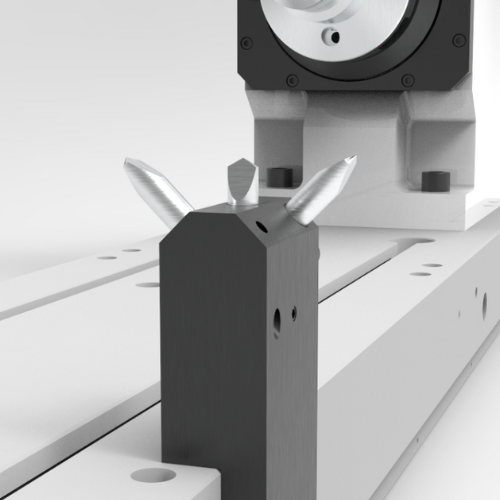

Profilage de meule par diamant
Profilage de meule par diamant

Documents HG600LINEAR à télécharger
