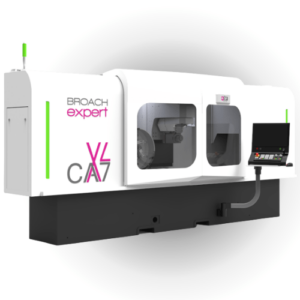

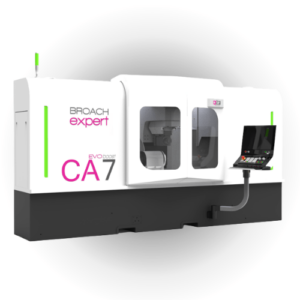

CA7 est une machine “Broach Expert” fabriquée par SMP TECHNIK. Equipée d’une longue table de 1700 mm, d’une large gamme d’accessoires, d’une électrobroche puissante et d’un logiciel «Full Option», elle est parfaite pour la réalisation de tous vos outils quelle que soit leur taille. De plus, sa cinématique vous garantit précision et flexibilité sur toutes vos réalisations.
Descriptions des caractéristiques
Dimensions de la machine
Taille (L x l x h)= 4334 mm x 2205 mm x 2360 mm
Poids total = 8000 kg
Capacités Outils
Longueur maximale de l’outil (en fabrication) = 1500 mm
Diamètre maximal de l’outil = 350 mm
Poids maximal de l’outil = 200 kg

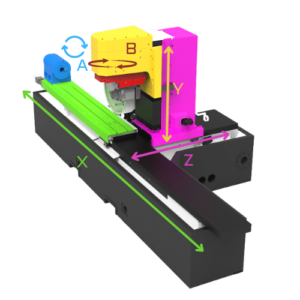

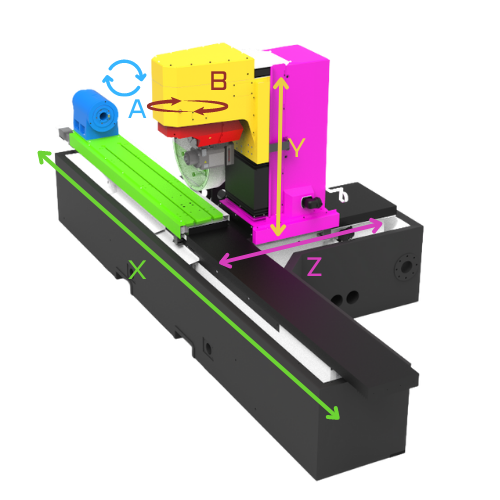

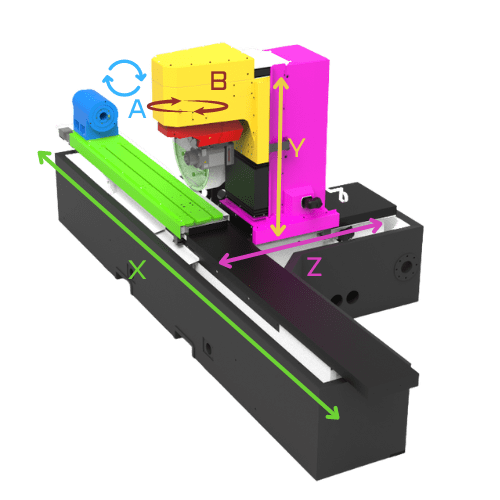

Courses des axes
Course axe X (horizontal) = 1500 mm
Course axe Y (vertical) = 350 mm
Course axe Z (perpendiculaire) = 500 mm
Course axe A (porte outil) = illimitée
Course axe B (porte électrobroche) = -45 / +180 deg
Vitesses des axes
Vitesse axe X (vertical) = 45 m/min
Vitesse axe Y (horizontal) = 30 m/min
Vitesse axe Z (perpendiculaire) = 30 m/min
Vitesse axe A (porte outil) = 500 t/min
Vitesse axe B (porte electrobroche) = 30 t/min
Résolution
Axe X, Y et Z = 0.0001 mm
Axe A et B = 0.0001 deg
Meules
Diamètre maximal de la meule = 300 mm
Fixation des meules = HSK50 / HSK63
Stations de meules = 4 ou 6
Electrobroche
Puissance électrobroche = 22.5 KW
Vitesse max electrobroche = 24000 t/min
