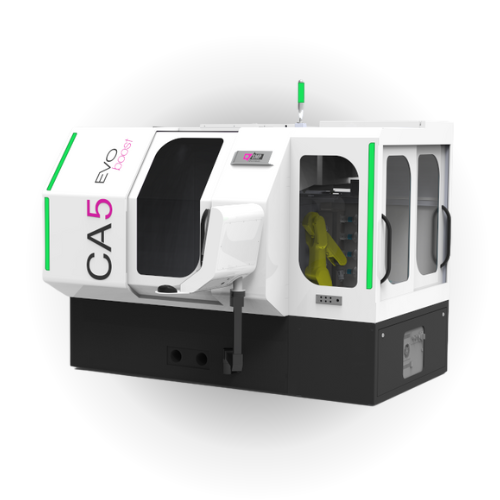

Dotata di un tavolo lungo 720 mm, di una vasta gamma di accessori, di un potente elettromandrino e del software multifunzione EasyGrind sviluppato da SMP Technik, la CA5 EvoBoost è perfetta per la realizzazione di tutti i vostri utensili di piccole e medie dimensioni.
Lavoro orizzontale
5 assi
Motore lineare
Caratteristiche tecniche
Dimensioni della macchina
Dimensioni (L x l x a) = 2900 mm x 3150 mm x 2200 mm
Dimensioni con robot (L x l x a) = 2900 mm x 2150 mm x 2200 mm
Peso totale = 6500 kg
Capacità utensili
Lunghezza massima dell’utensile (in produzione) = 500 mm
Lunghezza massima dell’utensile (in affilatura) = + di 500 mm
Diametro massimo dell’utensile = 250 a 300 mm
Peso massimo dell’utensile = 100 kg
Corsa degli assi
Corsa asse X (orizzontale)= 500 mm
Corsa asse Y (verticale) = 290 mm
Corsa asse Z (trasversale) = 300 mm
Corsa asse A (porta utensili) = illimitata
Corsa asse B (porta elettromandrino) = -25 / +180 gradi
Velocità degli assi
Velocità asse X (orizzontale) = 30 m/min
Velocità asse Y (verticale) = 15 m/min
Velocità asse Z (trasversale) = 15 m/min
Velocità asse A (porta utensili) = 720 t/min
Velocità asse B (porta elettromandrino) = 15 t/min
Precisione
Assi X, Y e Z = 0.0001 mm
Assi A e B = 0.0001 gradi
Mole
Diametro massimo della mola = 300 mm
Diametro massimo della mola per il cambio = 150 mm
Fissaggio delle mola = HSK50
Stazioni mola = 6 fino a 10
Stazioni delle mole con robot = 14
Elettromandrino
Potenza dell’elettromandrino = 22.5 KW (S1)
Velocità massima dell’elettromandrino = 24000 t/min
Caricatore degli utensili
Con Robot
Capacità massima = 225 utensili (diametro 10 mm)
Diametro massimo = 32 mm
Lunghezza massima = 120 mm
Opzioni
Appoggio utensile retraibile
Lunetta a seguire
Cambio mole con raffreddamento integrato
Contro punta
Profilatura mola attraverso una mola diamantata
Profilatura della mola con diamante
