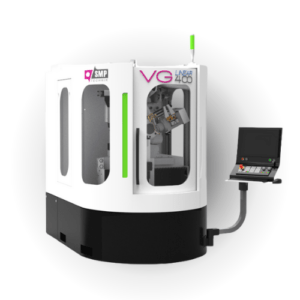

Rigidità, universalità, velocità e precisione di esecuzione sono le caratteristiche distintive della VG400 LINEAR.

Grazie al suo basamento in granito, alle sue guide di misura e ai suoi motori lineari,

La posizione verticale di lavorazione fornisce all’operatore ergonomia e un vero comfort d’uso, garantendo una precisione di lavorazione perfetta.

Vero punto di forza: la posizione verticale è riconosciuta nel settore dell’affilatura e della produzione di utensili come la soluzione migliore per il flusso del liquido refrigerante e per contrastare la forza di gravità, garanzia di precisione.

badge travail vertical

Lavoro verticale

badge axes

5 assi

badge linear

Motore lineare

Caratteristiche tecniche

axes VG400
interrieur VG400

Dimensioni della macchina

Dimensioni (L x l x a) = 2500 mm x 1600 mm x 2400 mm

Peso totale = 5 000 kg

Capacità utensili

Lunghezza massima dell’utensile (in produzione) = 300 mm

Lunghezza massima dell’utensile (in affilatura) = 900 mm

Diametro massimo dell’utensile = 250 mm

Peso massimo dell’utensile = 50 kg

Courses des axes

Corsa asse X (verticale) = 370 mm

Corsa asse Y (orizzontale) = 250 mm

Corsa asse Z (trasversale) = 480 mm

Corsa asse A (porta utensili) = illimitata

Corsa asse B (porta elettromandrino) = -30 / +180 gradi

Velocità degli assi

Velocità asse X (verticale)= 16 m/min

Velocità asse Y (orizzontale) = 30 m/min

Velocità asse Z (trasversale) = 30 m/min

Velocità asse A (porta utensili) = 720 t/min

Velocità asse B (porta elettromandrino) = 10 t/min

Precisione

Assi X, Y e Z = 0.0001 mm

Assi A e B = 0.0001 gradi

Mole

Diametro massimo della mola = 200 mm

Fissaggio delle mola = HSK50

Stazioni delle mole = 6 fino a 10

Elettromandrino

Potenza dell’elettromandrino = 22.5 KW (S1)

Velocità massima dell’elettromandrino = 24000 t/min

Changeur d’outil

Capacità massima = 48 utensili

Diametro massimo = 20 mm

Lunghezza massima = 150 mm

Opzioni

changeur d'outil

Cambio utensile

changeur de meule 10 postes

Cambiamestoli a 10 posti

appuis d'outils

Supporto utensile

palpeur de meule

Sonda della mola

Système de refroidissement supplémentaire spécial pour le meulage profond

Irrigazione retrattile

Foto di strumenti di esempio

Presentazione sul nostro canale Youtube

Documentazione da scaricare del VG400 LINEAR
